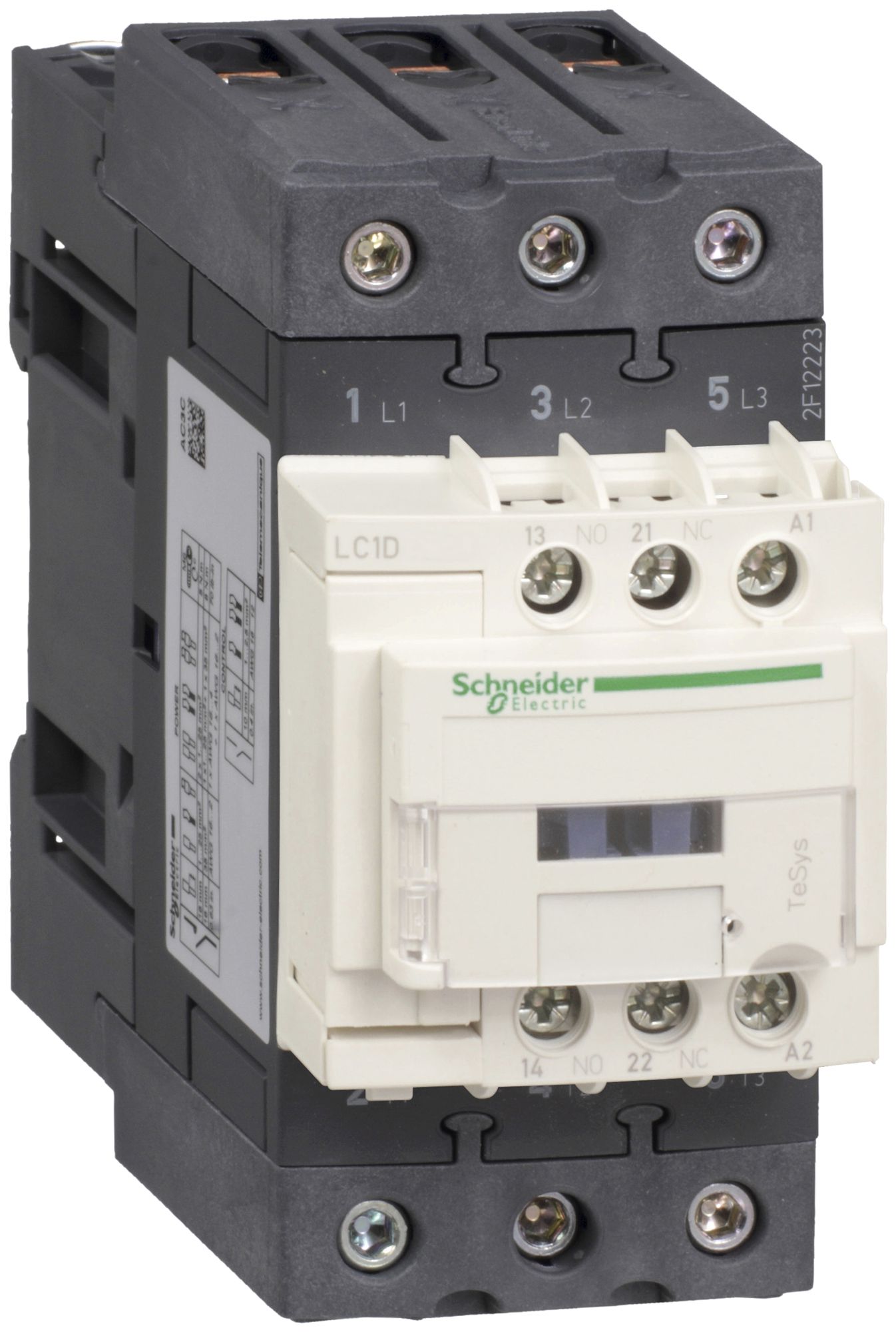

Schütz Schneider Electric LC1D65Ap7 230VUC

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:514200027
EAN:3389119409025
WG.FG:24.52Verpackungseinheit: 10 Stk Herst.-Nr.:LC1D65AP7

Beschreibung

Schütz Schneider Electric TeSys, EN 60947-1 /-4-1, 3L zum Schalten von Motoren ≤ 7.5 kW bei 400 V, (-20/+10 %), 2 Hilfskontakte, Un ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, aufschnappbar auf Profilschiene EN 50023-75, 55×122×120 mm

Modellvarianten

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz
230 - 230 V
Bemessungssteuerspeisespannung AC 60 Hz
230 - 230 V
Spannungsart zur Betätigung
AC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schliesser als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
65 A
Bemessungsbetriebsleistung bei AC-3, 400 V
30 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
25 A
Bemessungsbetriebsleistung bei AC-4, 400 V
11 kW
Anzahl der Hilfskontakte als Schliesser
1
Anzahl der Hilfskontakte als Öffner
1
Geeignet für Reiheneinbau
Nein
Breite
55 mm
Höhe
122 mm
Tiefe
120 mm
Eldas-Katalog
Kapitel 8 / Seite 86

Downloads

REACH-Deklaration RoHS-Konformität
