ELDAS®-Nr:
514400355
Verpackungseinheit:
20
Stk

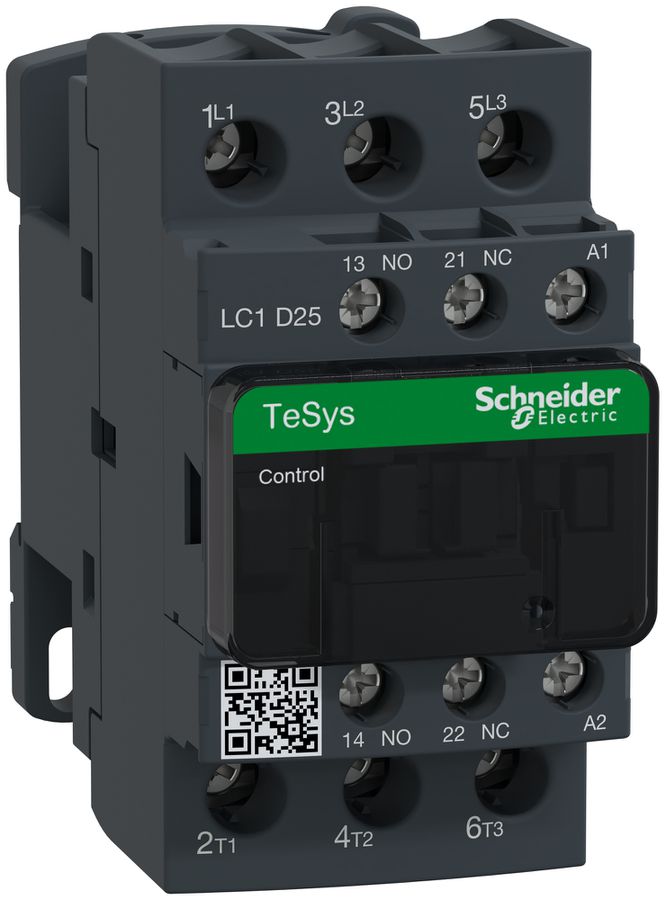

Schütz Schneider Electric LC1D25F7 110V/50/60Hz 1S+1Cont.25A TeSys
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:514400345EAN:3389110349719WG.FG:24.52Verpackungseinheit:
20
Stk
Herst.-Nr.:LC1D25F7
Beschreibung
Schütz Schneider Electric TeSys LC1 D09…LC1 D95, EN 60947-1 /-4-1, zum Schalten von Motoren ≤ 7.5 kW bei 400 V, Steuerspannungstoleranz -20 %/+10 %, Kontaktspannung ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, Schraubklemmen, LC1 D09…LC1 D38, 2 Hilfskontakte, aufschnappbar auf Profilschiene EN 50022-35
Alternativen
Spezifikationen
- Bemessungssteuerspeisespannung AC 50 Hz
- 110 - 110 V
- Bemessungssteuerspeisespannung AC 60 Hz
- 110 - 110 V
- Spannungsart zur Betätigung
- AC
- Anzahl der Öffner als Hauptkontakte
- 0
- Anzahl der Schliesser als Hauptkontakte
- 3
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 40 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 25 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 11 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 12 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 5.5 kW
- Anzahl der Hilfskontakte als Schliesser
- 1
- Anzahl der Hilfskontakte als Öffner
- 1
- Geeignet für Reiheneinbau
- Nein
- Breite
- 45 mm
- Höhe
- 85 mm
- Tiefe
- 92 mm
- Eldas-Katalog
- Kapitel 9 / Seite 60
